Hornyos csőkötő idomok

A Grinnell hornyos idomok gazdaságos és hatékony megoldást nyújtanak az irányváltoztatásokra, leágazások létrehozására vagy a hornyos csővezeték lezárására.

A Grinnell hornyos idomok nyomástartománya megfelel a felhasznált kuplungok nyomástartományának.

Könyök idomok

Modell 210

90° Könyökidom

1” –12” (NA25 – 300)

Méretek (PDF)

Modell 310

90° Könyökidom

14” - 24” (NA350 - 600)

Méretek (PDF)

Modell 510

90° Könyökidom, Rövid rádiuszú

2” -8” (NA50 - 200)

Méretek (PDF)

Modell 201 & 301

45° Könyökidom

1” – 12” (NA25 – 300) & 14” – 24” (NA350 – 600)

Méretek (PDF)

Modell 212 & 312

22 1/2° Könyökidom

1 1/4” - 12” (NA32 - 300)

Méretek (PDF)

Modell 211

11 1/4° Könyökidom

1 1/4” -8” (NA32 - 200)

Méretek (PDF)

T-idomok

Modell 219 & 319

Egál T-idom

1” – 12” (NA25 – 300) & 14” – 24” (NA350 – 600)

Méretek (PDF)

Modell 221 & 321

Szűkítő T-idom

2” – 6” (NA50 – 150) & 2” – 12” (NA50 – 300)

Méretek (PDF)

Modell 519

Egál T-idom, Rövid rádiuszú

2” -8” (NA50 - 200)

Méretek (PDF)

Szűkítő idomok

Modell 250 & 350

Koncentrikus Szűkítő Idom

1” – 12” (NA25 – 300)

Méretek (PDF)

Modell 251 & 351

Excentrikus Szűkítő Idom

2” – 10” (NA50 – 250)

Méretek (PDF)

Adapterek

Modell 71

Horony-Karima adapter

1” – 12” (NA25 – 300)

Méretek (PDF)

Modell 343

Horony-Karima adapter

2” – 12” (NA50 – 300)

Méretek (PDF)

Modell 304 & 305

Horony-Menet adapter

1” – 3” (NA25 – 80)

Méretek (PDF)

Véglezárók

Modell 260

Véglezáró

1” – 12” (NA25 – 300)

Méretek (PDF)

Modell 361 & 362

Véglezáró NA40 & NA50 menetes ürítővel

2” – 10” (NA50 – 250)

Méretek (PDF)

Modell 363 & 364

Véglezáró NA20 & NA25 menetes ürítővel

2” – 8” (NA50 – 200)

Méretek (PDF)

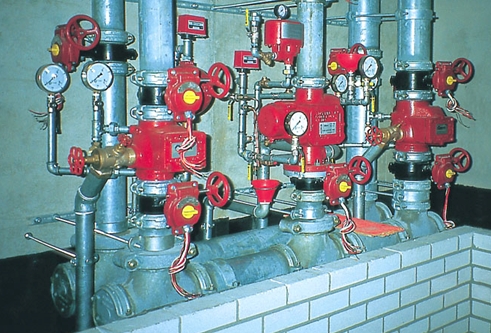

Tipp: Osztó készítése hornyos idomokból

Gyorsan összeállítható, bővíthető.
